Universal Testing Machine (UTM)

ชื่อเครื่องมือ : เครื่องทดสอบแรงดึง (UNIVERSAL TESTING MACHINE, UTM) บริษัท HOUNSFEILD รุ่น  H50KS

รูปที่ 1 ลักษณะเครื่องทดสอบแรงดึง UNIVERSAL TESTING MACHINE (UTM)

UNIVERSAL TESTING MACHINE เป็นเครื่องมือทดสอบที่ใช้หาสมบัติแรงดึง (ความทนต่อแรงดึง, การยืดตัว ณ จุดขาด, ค่าโมดุลัส) ของชิ้นงานคงรูป

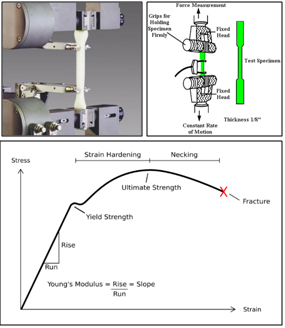

รูปที่ 2 ลักษณะของชิ้นงานและผลการทดสอบจากเครื่องทดสอบแรงดึง UTM

หลักการทำงาน:  ให้แรงดึงกับชิ้นทดสอบด้วยอัตราเร็วในการดึงคงที่และบันทึกค่าค่าแรงดึง (Tension force) ที่เปลี่ยนไปตามระยะการยืดตัว (Deformation) ของวัสดุ โดยขณะชิ้นทดสอบยืดออกจะมีแรงต้าน ซึ่งแรงต้านของชิ้นงานทดสอบนี้ มีผลทำให้ตัววัดแรงสามารถวัดแรงออกมาได้ แรงที่วัดออกมา  มีหน่วยเป็นกิโลกรัม (kg) หรือนิวตัน (N) การทดสอบจะต้องดึงชิ้นทดสอบจนกระทั่งชิ้นทดสอบขาดออกจากกัน ซึ่งแรงต้านสูงสุดของชิ้นทดสอบเป็นผลที่ได้จากการวัดแรง ดังนั้นชิ้นงานทดสอบสามารถทนแรงดึงสูงสุดเท่ากับแรงต้านของชิ้นงานที่ทนได้ก่อนขาดจากกัน

ลักษณะของผลที่ได้:  กราฟความสัมพันธ์ระหว่างความเค้น (Stress) กับความเครียด (Strain)


การประยุกต์ใช้งาน:  จากผลการวิเคราะห์สามารถนำมาทำการวิเคราะห์ ค่าโมดุลัส (Modulus) คือ ค่าความเค้นที่ทำให้วัสดุยืดตัวตามที่กำหนด, ความทนต่อแรงดึง (Tensile Strength) คือ ความเค้นดึงสูงสุดต่อหนึ่งหน่วยพื้นที่ของชิ้นงานที่ได้รับจนเกิดการขาด มีหน่วยเป็น MPa หรือ N/mm2 และการยืดตัว ณ จุดขาด (Elongation at Break) คือ ร้อยละการยืดตัวของชิ้นทดสอบที่จุดขาดเมื่อเปรียบเทียบกับความยาวเริ่มต้น

ลักษณะตัวอย่างที่ทำการทดสอบ:  ตัวอย่างที่จะทำการวิเคราะห์จะอยู่ในรูปแบบของแข็ง ตัดแต่งชิ้นทดสอบ (specimen) ให้ได้ขนาดตามมาตรฐานที่ใช้อ้างอิง เช่น ASTM D638 (ชิ้นงานรูปทรงดัมเบลล์ (Types I – V), แท่ง หรือท่อทรงกระบอก) เป็นต้น



ติดต่อสอบถามเพื่อรับ บริการ วิเคราะห์ ทดสอบ วัสดุ และ สมบัติวัสดุ:

ศูนย์ นวัตกรรมวัสดุ ชั้น 3 อาคารชูชาติ กำภู คณะวิศวกรรมศาสตร์ มหาวิทยาลัยเกษตรศาสตร์ 50 ถ.งามวงศ์วาน ลาดยาว จตุจักร กรุงเทพฯ 10900

โทรศัพท์ : 09-86599-553
โทรสาร :  02-9551811
